了解激光晶体的光学特性如何影响 Nd:YAG 和 Ti:Sapphire 激光器的波长、效率和光束质量

2023年9月6日 By admin Leave a Comment

介绍

激光技术彻底改变了从电信到医疗保健等各个行业,而这项技术的核心是激光晶体。这些独特的材料是产生激光的驱动力。了解激光晶体的光学及其特性如何影响激光性能对于优化其在各种应用中的使用至关重要。

激光晶体的基础知识

激光晶体是固态材料,可以通过受激发射过程放大光。它们具有独特的光学特性,能够产生高度集中和相干的光。

激光晶体通常由掺杂特定离子的基质材料(通常是透明晶体)组成。主体材料和掺杂离子的选择会显着影响激光晶体的光学特性,包括其发射波长、效率和热稳定性。

激光晶体有多种类型,每种都具有独特的特性。常见的例子包括红宝石晶体、掺钕钇铝石榴石 (Nd:YAG) 晶体和掺钛蓝宝石 (Ti:Sapphire) 晶体。激光晶体的选择取决于具体的应用和性能要求。

图1. 钛宝石晶体

激光晶体的光学特性

激光晶体的光学特性对其功能至关重要。这些特性包括吸收和发射光谱、折射率和热透镜效应等。

激光晶体的吸收和发射光谱决定了它可以吸收和发射的光的波长。这些光谱主要受晶体内掺杂离子的影响。

激光晶体的折射率会影响光在材料中传播的方式。高折射率可以将光限制在晶体内,从而提高光放大效率。

热透镜效应是激光晶体在工作过程中升温时发生的一种现象,导致其折射率发生变化。这可能会导致晶体内形成透镜,从而影响激光输出的质量和稳定性。

图2. NdYAG 晶体

晶体特性如何影响激光性能

激光晶体的特性直接影响激光系统的性能。了解这些影响可以指导针对特定应用的激光晶体的选择和设计。

对激光波长的影响

激光系统的输出波长是其最关键的特性之一,决定了其对各种应用的适用性。该波长直接受到系统中使用的激光晶体的特性的影响,特别是掺杂离子的选择。

掺杂剂离子是引入主体晶体以改变其特性的原子或分子。它们负责晶体内光的吸收和发射,每种类型的离子都具有特定的吸收和发射光谱。这些光谱分别代表离子可以吸收和发射的波长范围。

当激光晶体被光泵浦时,掺杂剂离子吸收该光并被激发。然后它们通过发光返回基态,这一过程称为受激发射。发射光的波长由掺杂剂离子的发射光谱决定。因此,通过选择具有特定发射光谱的掺杂离子,我们可以控制激光器的输出波长。

例如,掺钕钇铝石榴石 (Nd:YAG) 晶体因其发射光谱(其中包括 1064 纳米处的强谱线)而广泛用于激光系统。该波长位于近红外区域,使得 Nd:YAG 激光器非常适合激光切割和焊接、医疗程序和科学研究等应用。

另一方面,钛掺杂蓝宝石 (Ti:Sapphire) 晶体具有 660 至 1050 纳米的宽发射光谱。这使得钛宝石激光器可以调整为在此范围内的各种波长下发射光,从而使其具有高度通用性,适用于不同的应用,包括光谱学和超快激光研究。

总之,激光晶体的特性,特别是掺杂离子的选择,对激光系统的输出波长有显着影响。通过了解这种关系,我们可以针对特定应用设计和优化激光系统,以最有效的方式利用光的力量。

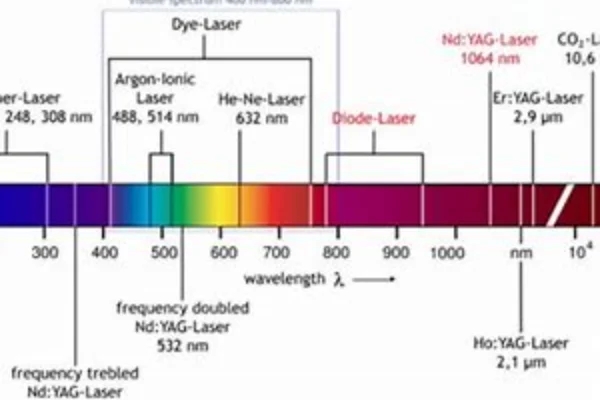

图3. 激光波长

对激光效率的影响

激光系统的效率是决定其性能和各种应用实用性的关键参数。它被定义为输出激光功率与输入泵浦功率的比率。激光晶体的特性,包括其吸收和发射截面、热导率和折射率,显着影响该效率。

激光晶体的吸收截面是其吸收泵浦光能力的量度,而发射截面是其发射激光能力的量度。这些横截面由晶体中的掺杂离子决定。高吸收截面确保大部分泵浦光被吸收并用于激发掺杂剂离子。另一方面,高发射截面可确保大部分受激离子有助于激光作用。因此,选择具有高吸收和发射截面的激光晶体可以提高激光系统的效率。

导热性是激光晶体影响激光效率的另一个重要特性。当激光晶体被光泵浦时,它会由于吸收泵浦光而发热。这些热量需要有效消散,以防止损坏晶体并保持激光输出的稳定性。具有高导热率的激光晶体能够更好地散发热量,从而提高激光系统的整体效率。

激光晶体的折射率也在决定激光效率方面发挥着作用。高折射率可以将光更大地限制在晶体内,从而增强光与掺杂剂离子之间的相互作用。这可以提高光放大过程的效率,从而形成更高效的激光系统。

总之,激光晶体的特性对激光系统的效率有重大影响。通过了解这些影响并优化激光晶体的特性,我们可以设计更高效的激光系统。这不仅提高了激光系统的性能,还降低了其功耗,使其更加经济、环保。

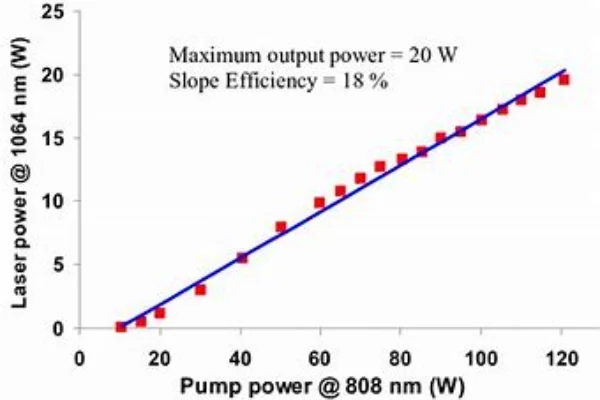

图 4. 1064nm 激光效率

在激光束质量中的作用

激光束的质量是决定激光系统在其预期应用中的有效性的关键因素。它指的是激光输出的相干性、稳定性和聚焦性,所有这些都受到激光晶体特性的显着影响。

影响光束质量的激光晶体的关键特性之一是其折射率。折射率决定了光如何穿过晶体,折射率越高,晶体内光的限制就越大。这种限制增强了光与掺杂离子之间的相互作用,从而实现更有效的光放大和更相干且稳定的激光束。

热透镜效应是另一种影响光束质量的现象。当激光晶体被光泵浦时,它会升温,导致其折射率发生变化。这可能会导致晶体内形成热透镜,从而使激光束变形并降低其质量。具有高导热率的激光晶体能够更好地散发热量,减少热透镜效应并保持光束质量。

激光晶体内的掺杂离子也在决定光束质量方面发挥着作用。不同的离子具有不同的发射截面,这会影响激光输出的空间分布。通过仔细选择掺杂离子,我们可以控制光束轮廓并确保高质量的激光输出。

最后,激光晶体的物理尺寸和表面质量也会影响光束质量。晶体表面的缺陷会散射激光,导致光束变形。同样,晶体的尺寸和形状会影响激光输出的模式结构,从而影响其聚焦性。

总之,激光晶体的特性在决定激光束的质量方面起着关键作用。通过了解这些影响并优化激光晶体的特性,我们可以设计产生高质量光束的激光系统,从而提高其在各种应用中的有效性。

图 5. 激光光束质量的测量

结论

总之,激光晶体的光学在决定激光系统的性能方面发挥着关键作用。通过了解这些特性及其影响,我们可以针对各种应用优化激光系统的设计和操作。



常见问题解答

  1. Q1:什么是激光晶体?A1:激光晶体是一种固态材料,通过受激发射放大光以产生激光。
  2. Q2:激光晶体的光学特性受哪些因素影响?A2:激光晶体的光学特性受到其成分的影响,包括主体材料和掺杂离子的选择。
  3. Q3:激光晶体的特性如何影响激光性能?A3:激光晶体的特性,例如吸收光谱、发射光谱和折射率,直接影响激光系统的性能,包括输出波长、效率和光束质量。
  4. Q4:什么是激光晶体中的热透镜效应?A4:热透镜效应是激光晶体在工作过程中升温时发生的一种现象,导致其折射率发生变化,并可能影响激光输出的质量和稳定性。
  5. Q5:了解激光晶体的光学如何改进激光器设计?A5:通过了解激光晶体的光学原理,我们可以针对特定应用优化这些材料的选择和设计,从而提高激光系统的性能和效率。

参考文献:

1.Sangla, Damien & Didierjean, Julien & Aubry, Nicolas & Perrodin, Didier & Balembois, Francois & Lebbou, Kheirredine & Brenier, Alain & Georges, Patrick & Fourmigue, Jean-Marie & Tillement, Olivier. (2006). High power laser with Nd:YAG single-crystal fiber grown by micro-pulling down technique. Proceedings of SPIE.

2. Magnus, Carl. (2012). Hybrid Metal to Polymer Joining Methods.

3. Qin, Zhipeng & Xie, Guoqiang & Ma, Jingui & Yuan, Peng & Qian, Liejia. (2017). Mid-infrared Er:ZBLAN fiber laser reaching 3.68 μm wavelength. Chinese Optics Letters. 15. 111402. 10.3788/COL201715.111402.
