BBO晶体案例（五）- 2.5*5*20 mm

要求

产品	规格/mm
BBO	2.5(+0.1/-0.0)*5(+/-0.1)*20(+/-0.5) mm

工艺指标

• 材料：单晶BBO
• 尺寸：2.5(+0.1/-0.0)*5(+/-0.1)*20(+/-0.5)mm
• 根据图纸：“PO-CA-CP-2.5 Rev01”。
• S1, S2 (5*2.5 楔形) AR(R<0.2% per face)@1000-1060nm，表面质量< ʎ/6， CA 超过 2.3*4.5 mm，10/5 S/D
• S3、S4（5*20 Y面）镀金，镀层厚度200 nm
• 吸收：镀膜后<120ppm@1064nm
• 侧面：未涂层、研磨、未抛光； 没有标记，没有涂层或加工残留物
• 平行度：S1 和 S2 表面之间 <30 arcsec   WFD：< ʎ/6，CA>2.3*4.5 mm
• 保护倒角：所有锋利边缘 0.05-0.1 mm
• 切屑：<0.1，<0.05（尽力而为）mm
• 元件应该是干净的，没有抛光/加工材料和其他污染物的残留物

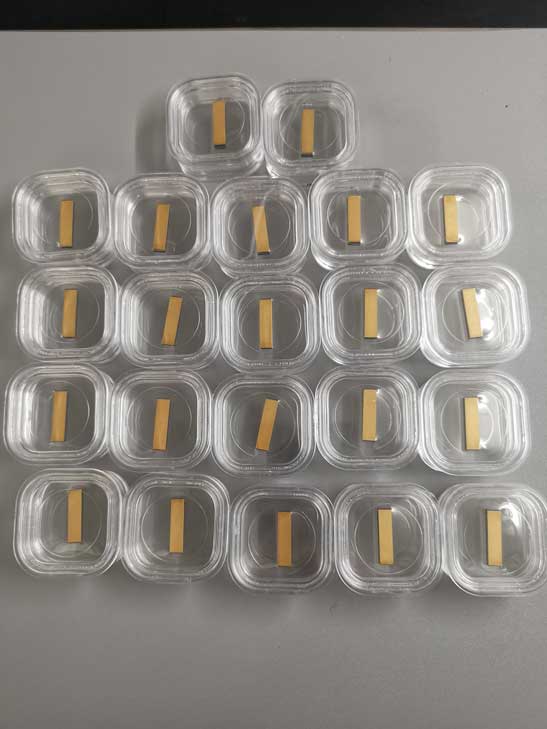

发货图片
