参数
| 直径公差 | < λ/8 @ 633nm |
| 长度公差 | ±0.05mm |
| 平整度 | <λ/8 @ 633nm |
| 表面质量 | 10/5 s刮痕/凹陷 |
| 平行性 | < 5 seconds |
| 通光孔径 | >90% |
| 倒角 | 0.1mm x 45° |
| 材料 | TG20 | TG28 |
| 折射率热系数（10-7 /℃） | 74 | – |
| 光路热系数（10-7 /℃） | 105 | – |
| 透射窗（nm） | 520-1400 | 520-1400 |
| 热膨胀系数（10-7 /℃） | 51.3 | 69 |
| 转变温度（℃） | 760 | 759 |
| 凹陷温度（℃） | 800 | 800 |
| 密度（g / cm 3） | 4.32 | 4.99 |
| 杨氏模量GPa） | 108 | |
| 泊松比 | 0.22 | |
| 努氏硬度（Kg/cm2 ） | 760 |
| 材料 | TG20 | TG28 |
| 折射率（1064nm） | 1.6721 | 1.736 |
| 折射率（d 589.3nm） | 1.6888 | 1.75 |
| 非线性折射率（10-13 e.s.u。） | 2.46 | 2.42 |
| 阿贝数 | 53.14 | 50.98 |
| 材料 | TG20 | TG28 |
| 维尔德常数V（min/Oe.cm）：632.8nm | -0.258 | -0.361 |
| 维尔德常数V（min/Oe.cm）：1064nm | -0.075 | -0.106 |
案例
特点
应用
参考文献
新闻
案例
TG20 玻璃案例（一）用于磁光隔离器
规格：2*2*1 mm；
表面平整度<(λ/2-λ/4)@632nm；
波前失真 <λ/2@632nm
TG20 玻璃案例（二）
规格：100*10*3 mm；
100 x10mm , 两面抛光
法拉第玻璃案例（三）
规格：60*45*3.0 mm；
60*45mm两面光学级抛光
特点
- 维德常数高
- 良好的化学耐久性
- 优异的透明度
应用
- 消光比测试仪
- 拉曼光纤放大器模块
- 磁光开关
- 磁光调制器
- 磁光隔离器
参考文献
新闻
更多图片

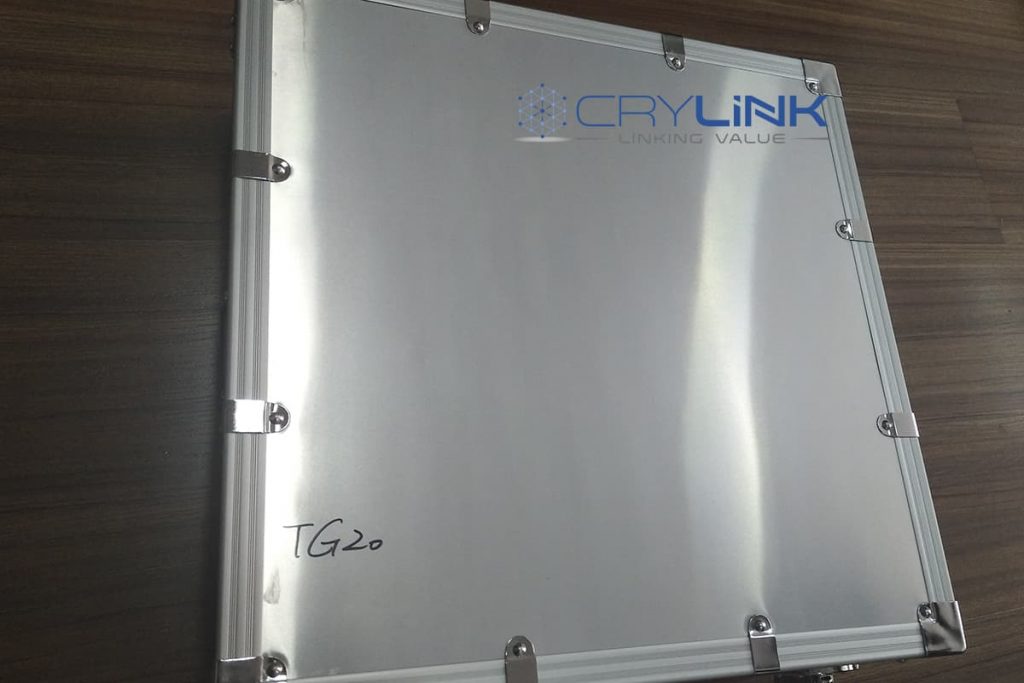

TG20 玻璃
尺寸: ∅164*14mm

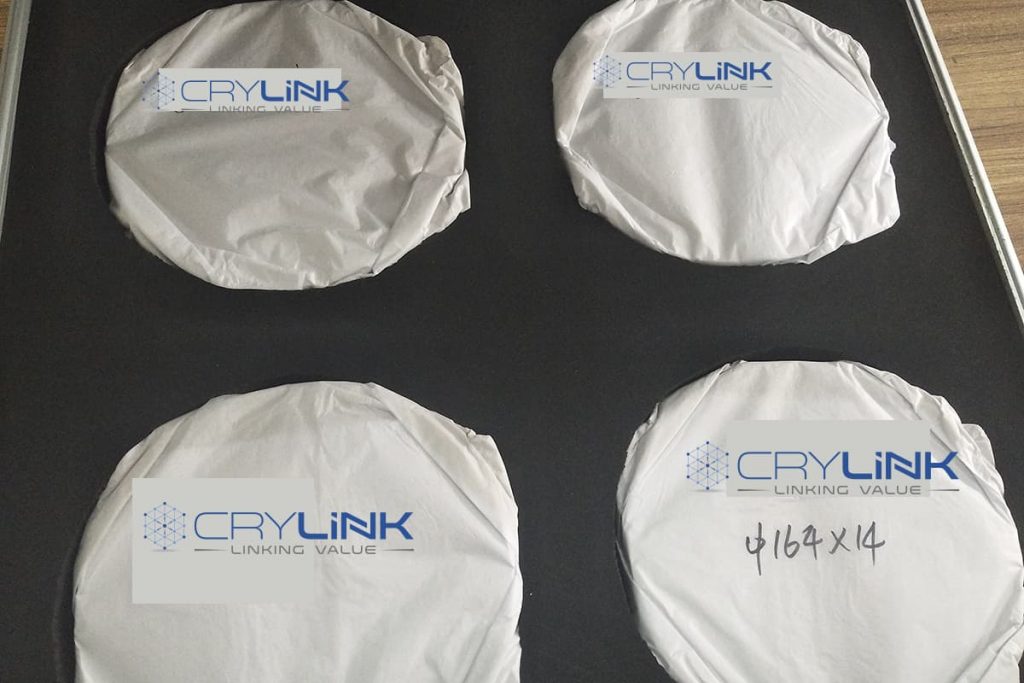

TG20 玻璃
尺寸: ∅164*14mm
