在电光调制中,基于普克尔效应制作的普克尔盒是常用的电光调制常用器件。
通过对电光晶体施加电场控制,从而改变电光晶体一定方向的折射率,使得电光调制器普克尔盒可以作为一个可变半波片工作,从而实现偏振态改变。当该电光调制器普克尔盒置于两片垂直偏振片之间时,就可以实现光强调制。电光效应可分为横向电光效应和纵向电光效应,横向电光效应中光的传播方向与电场垂直,纵向电光效应中光的传播方向与电场平行。
纵向电光效应的半波电压与晶体尺寸无关,较难实现高频电光调制。BBO普克尔盒的工作原理基于横向电光效应,其电压公式为:

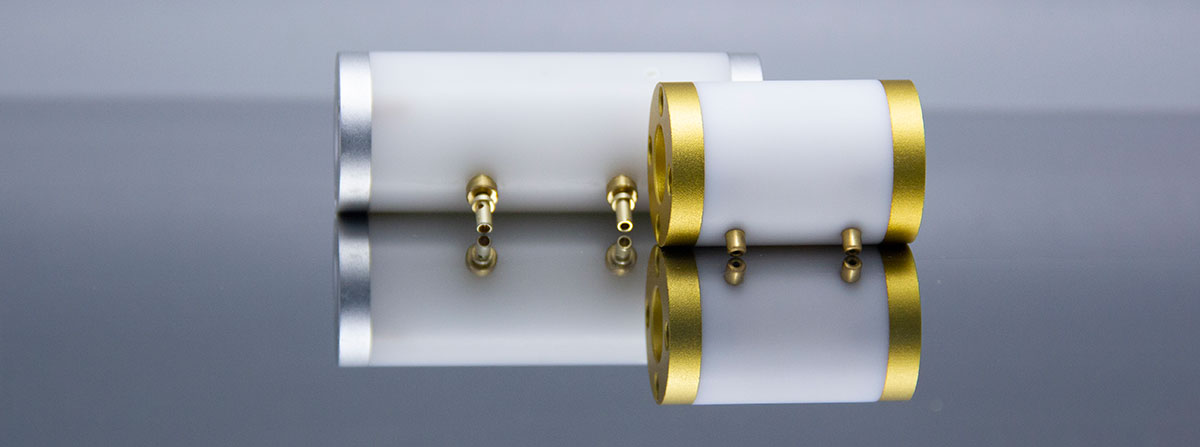

因此要降低半波电压就能通过改变BBO晶体尺寸的方式完成。Crylink提供不同通光孔径和长度的BBO普克尔盒,适应不同的使用环境。由于其具有低振铃效应和高损伤阈值的特点,BBO普克尔盒使用频率最大可达1MHz。
南京光宝的普克尔盒采用镀有高品质AR膜的保护性窗片,在保证高透过率的同时延长器件的使用寿命。
产品类型 | 普克尔盒 | |||||
设计波长 | 型号 | 通光孔径 | 透过率 | 1/4波电压 | 消光比 | 电容 |
355nm | CL355-2.5-PC001 | 2.5mm | > 99% | <3.5KV | 1:500 | <8pF |
CL355-5-PC002 | 5mm | > 99% | <3.0KV | 1:500 | <8pF | |
532nm | CL532-2.5-PC003 | 2.5mm | > 99% | <3.5KV | 1:500 | <8pF |
CL532-5-PC004 | 5mm | > 99% | <3.0KV | 1:500 | <8pF | |
1030nm | CL1030-2.5-FP005 | 2.5mm | > 99% | <3.5KV | 1:500 | <8pF |
CL1030-5-FP006 | 5mm | > 99% | <3.0KV | 1:500 | <8pF | |
1064nm | CL1064-2.5-FP007 | 2.5mm | > 99% | <3.5KV | 1:500 | <8pF |
CL1064-5-FP008 | 5mm | > 99% | <3.0KV | 1:500 | <8pF |
以上产品损伤阈值均为 ≤1GW/cm2@1064nm 10ns 10Hz*
